Małe fotostory dotyczące montażu dodatkowego oświetlenia komory silnika.

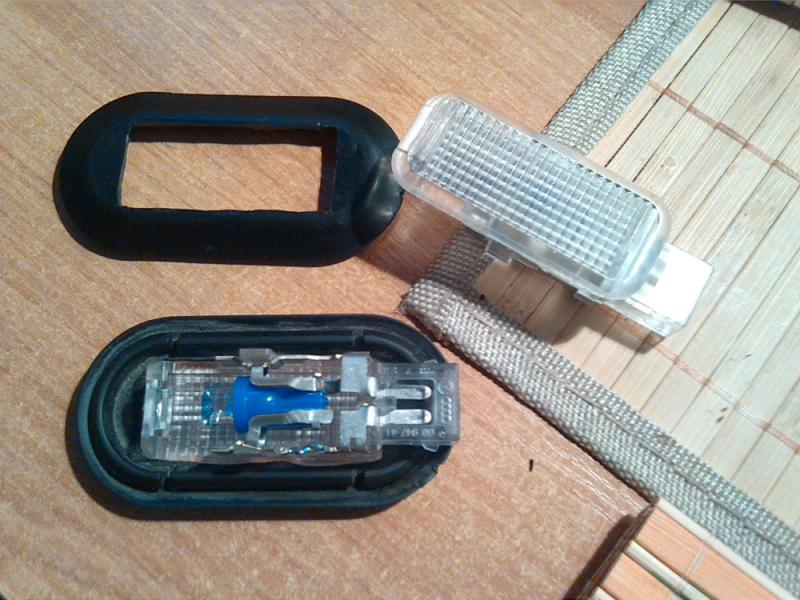

Potrzebujemy 2 lampki (tzw. kopertówki) o numerach kat. 3B0 947 415 B wraz z wtyczkami.

Uwaga, jakakolwiek inna z grupy VAG nie mieści się w zaślepce.

Lampki zostały wyposażone w moduły SMD 5050 (fotka #20) dostępne na ogólnie znanym portalu.







Miejsce montażu.



W kwestii miejsca montażu, widziałem takie lampki zamontowane na wygłuszeniu maski.

Jak dla mnie wygłuszenie jest za mało stabilne, poza tym w celu pewniejszego trzymania się lampki krawędzie cięcia wymagały by jakiegoś usztywnienia (np. coś na wzór ramek dla lampek montowanych w podsufitce).

W mojej ocenie strumień światła nie pada dokładnie na komorę silnika a także ze względu na wysokość ich montażu jest bardzo osłabiony (zaobserwowane u pomysłodawcy projektu), dlatego jedynym słusznym miejscem montażu okazały się zaślepki spryskiwaczy szyb.







Przygotowanie zaślepek oraz instalacji elektrycznej.



Rozmiar otworów uprzednio wytrasowany, został wytopiony lutownicą z końcówką ,,ala śrubokręt płaski,,.

Reszta docięta nożykiem modelarskim dla wymaganych wymiarów.





Poniżej instalacja elektryczna łącząca lampki ze sobą.

Na jej końcu zastosowałem kostkę służącą szybkiemu rozłączeniu odcinka idącego do komory silnika. Oczywiście nie jest to wymagane.







Podłączenie.



Instalację elektryczną pomiędzy otworami przeciągnąłem za pomocą sztywnego drutu.

Ze względu na specyficzne zaczepy zaślepek oraz nieco przeszkadzające na pierwszy rzut oka przewody od spryskiwaczy,

najpierw montujemy zaślepki.

Potem wpinamy lampki do kostek, a na koniec montujemy same lampki uprzednio ,,robiąc im nieco miejsca,, w środku.







Alternatywy.



Co do sposobu podpięcie się z lampkami, to w zasadzie mamy do wyboru 2 alternatywy.

Praca automatyczna po podniesieniu maski lub ręczna za pomocą dodatkowego włącznika.

W moim przypadku zakończyło się to połączeniem obydwu przypadków.



Masa została podpięta do krańcówki PIN 2 - pojawia się na nim Masa po otwarciu maski (automatyczne wzbudzenie oświetlenia) a na przewodzie został dodatkowo zamontowany wyłącznik (możliwość wyłączenia oświetlenia w czasie dnia).





Przewód plusowy doprowadziłem do akumulatora.

Jestem zwolennikiem zabezpieczania tego typu nie fabrycznych obwodów, dlatego sugeruję montaż oprawki z bezpiecznikiem. Zważywszy iż lampki wyposażyłem w Ledy, bezpiecznik rzędu 2A jest w zupełności wystarczający.

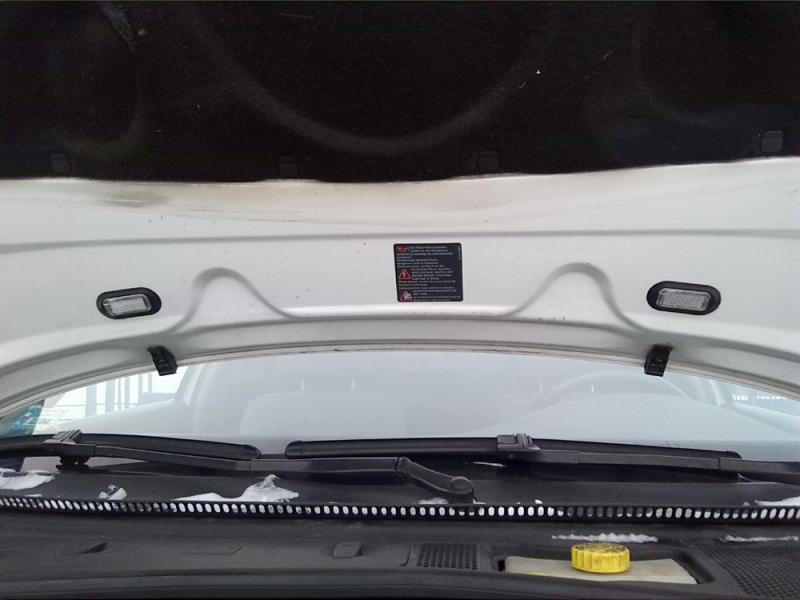

A o to efekt końcowy.





Uwagi i opinie mile widziane.

Pozdrawiam.
